Producten Beschrijving

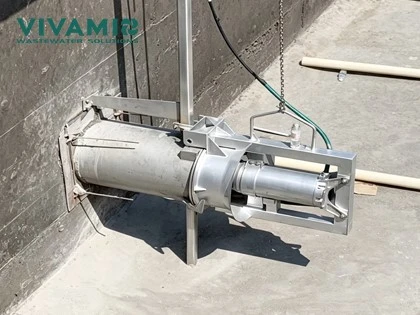

VIVAMIX produceertDompelpompen voor gemengde drankrecirculatievoor lage-opvoerhoogte, hoge-overdracht tussen biologische behandelingszones. De pomp is ontworpen voor continu gebruik onder water en levert tot6,048 m³/h, met beschikbare uitblaasdiameters vanafDN400 tot DN800en motorvermogen van1,5 tot 22 kW. De roestvrijstalen constructie, de verstelbare propellerbladen, de IP68-dompelmotor en het geleiding-railinstallatiesysteem maken het een betrouwbare keuze voor nitraat-rijke gemengde vloeistofretour, denitrificatie en totale stikstofverwijdering in gemeentelijke en industriële afvalwaterzuiveringsinstallaties.
Als directe groothandelsfabriek biedt VIVAMIX apparatuurselectie, niet-standaardproductie, prestatiematching, inspectiedocumentatie en wereldwijde technische ondersteuning voor afvalwatertechnische bedrijven, EPC-aannemers, distributeurs en exploitanten van zuiveringsinstallaties.
Kernproductprestatieparameters
Hydraulisch ontwerp met lage-opvoerhoogte, hoge-stroom
In tegenstelling tot conventionele rioolwaterpompen die zijn ontworpen voor een hogere hijsdruk, is de VIVAMIX dompelbare recirculatiepomp ontworpen voor toepassingen die een groot circulatievolume vereisen met een beperkte statische druk.
De hydraulische structuur van het propeller-type verplaatst de gemengde vloeistof efficiënt door een recirculatiekanaal of door- een muurpijp. Het is geschikt voor interne recirculatietoepassingen waarbij energieverbruik, stroomstabiliteit en weerstand tegen verstopping belangrijker zijn dan een hoge persdruk.
De belangrijkste operationele voordelen zijn onder meer:
- Maximaal nominaal debiet tot 6.048 m³/u
- Beschikbaar opvoerhoogtebereik van ongeveer 0,25 tot 2,00 m
- Propellerwerking op lage-snelheid voor overdracht van grote- volumes
- Verstelbare bladconfiguratie voor verschillende werkpunten
- VFD-compatibele werking voor regeling van de recirculatieverhouding
- Compacte ondergedompelde installatie zonder conventionele droge pompkamer
Gedetailleerde modelselectiegegevens
| Model | Stroom | Stroom | Hoofd | Nominale stroom | Snelheid |
|---|---|---|---|---|---|
| VM-W400 | 1,5 kW | 180–990 m³/h | 0.25–0.86 m | 5.8 A | 740 tpm |
| VM-W400 | 2,5 kW | 270–1,116 m³/h | 0.30–1.02 m | 9 A | 740 tpm |
| VM-W400 | 3 kW | 325–1,260 m³/h | 0.30–1.15 m | 11 A | 740 tpm |
| VM-W400 | 4 kW | 340–1,650 m³/h | 0.35–1.20 m | 12 A | 960 tpm |
| VM-W600 | 4 kW | 360–2,340 m³/h | 0.26–1.15 m | 14.2 A | 480 tpm |
| VM-W600 | 5 kW | 415–2,450 m³/h | 0.28–1.26 m | 18.2 A | 480 tpm |
| VM-W600 | 7,5 kW | 485–2,735 m³/h | 0.35–1.46 m | 28 A | 480 tpm |
| VM-W600 | 10 kW | 666–3,000 m³/h | 0.42–1.76 m | 32 A | 480 tpm |
| VM-W600 | 15 kW | 954–5,364 m³/h | 0.40–1.78 m | 43 A | 480 tpm |
| VM-W800 | 15 kW | 954–5,364 m³/h | 0.40–1.78 m | 43 A | 480 tpm |
| VM-W800 | 18,5 kW | 994–5,670 m³/h | 0.43–1.82 m | 51 A | 480 tpm |
| VM-W800 | 22 kW | 1,044–6,048 m³/h | 0.44–2.00 m | 60 A | 480 tpm |
De eindstroom- en opvoerhoogteprestaties zijn afhankelijk van de bladhoek, installatiegeometrie, pijpleidingweerstand, vloeistofeigenschappen en de vereiste interne recirculatieverhouding.
Bouwmaterialen
De standaardconfiguratie is ontworpen voor langdurige onderdompeling-in gemeentelijk en industrieel afvalwater:
| Onderdeel | Standaard materiaal |
|---|---|
| Propeller | Roestvrij staal 304 |
| Motorhuis | Roestvrij staal 304 |
| Motoras | Roestvrij staal 420 |
| Beugel en geleidingslus | Roestvrij staal 304 |
| Afdichtingsring | Nitril rubber |
| Mechanische afdichting | Siliciumcarbide versus siliciumcarbide |
| Motorbeveiliging | IP68 |
| Isolatie klasse | Klasse F |
Een dubbele mechanische afdichting helpt de motorkamer te beschermen tegen het binnendringen van afvalwater. Elke eenheid kan vóór verzending worden geïnspecteerd op materiaalconformiteit, isolatieweerstand, afdichtingsprestaties, rotatie en onbelaste werking.
Standaard arbeidsomstandigheden
De standaard pomp is geschikt voor:
- Vloeistoftemperatuur tot 40 graden
- pH-bereik van 5 tot 9
- Maximale onderdompelingsdiepte van 10 m
- Continue onderwaterinstallatie
- Gemengde vloeistof en afvalwater zonder grote harde vaste stoffen
- Lage-recirculatiekanalen en door-wandleidingsystemen
Afvalwater dat hoge chlorideconcentraties, agressieve chemicaliën, schurende deeltjes of ongewoon hoge temperaturen bevat, moet worden beoordeeld voordat het model wordt bevestigd.
Toepasselijke afvalwaterzuiveringssystemen en -processen
A/O- en A²/O-systemen
De pomp retourneert nitraat-rijke gemengde vloeistof uit de aerobe tank naar de anoxische tank, waardoor denitrificatie en totale stikstofverwijdering wordt ondersteund.
MBR afvalwaterzuiveringsinstallaties
Het zorgt voor een stabiele circulatie van gemengde vloeistoffen tussen biologische behandelingszones en kan worden bediend met een variabele-frequentieaandrijving, afhankelijk van de influentbelasting
MBBR-behandelingssystemen
Het ontwerp met lage- opvoerhoogte en hoge- stroom ondersteunt de circulatie tussen behandelingscompartimenten zonder onnodige afvoerdruk te genereren.
Oxidatiesloten
De pomp kan worden gebruikt voor procescirculatie en grote-volumeoverdracht waarbij het statische water-niveauverschil beperkt is.
Typische gemeentelijke toepassingen zijn onder meer:
Genitrificeerde gemengde vloeistof retour
Anoxische-zone interne recirculatie
Actiefslibprocescirculatie
Biologische stikstof-verwijderingssystemen
Retrofitprojecten met beperkte installatieruimte
Uitbreiding van bestaande behandelcapaciteit
Industriële afvalwaterzuivering
De pomp kan ook worden geconfigureerd voor voedselverwerking, drankproductie, papierproductie, textielafvalwater, chemische verwerking, afvalwater van vee en andere industriële behandelingsfaciliteiten.
Voor industrieel afvalwater moet de vloeistofsamenstelling worden beoordeeld voordat het propellermateriaal, het afdichtingselastomeer, de motorconfiguratie en de beschermende coating worden geselecteerd.
Aangepaste specificaties
Hydraulische selectie op basis van feitelijke procesgegevens
VIVAMIX raadt aan om een recirculatiepomp alleen op motorvermogen te selecteren. De benodigde pomp moet worden afgestemd op het biologische proces en de daadwerkelijke hydraulische weerstand.
Voor een nauwkeurige selectie is normaal gesproken de volgende informatie vereist:
| Selectie-informatie | Vereiste gegevens |
|---|---|
| Vereiste retourstroom | m³/u of L/s |
| Totaal dynamisch hoofd | Statisch niveauverschil plus leidingverliezen |
| Behandelingsproces | A/O, A²/O, MBR, MBBR, oxidatiesloot of andere |
| Soort afvalwater | Gemeentelijk of industrieel |
| Afmetingen tank | Lengte, breedte en bedrijfswaterdiepte |
| Installatiemethode | Geleiderail, wandmontage of project-specifiek |
| Pijpdiameter | Afmetingen doorvoer-muurbuis of circulatiekanaal |
| Spanning en frequentie | Bijvoorbeeld 380 V/50 Hz of 460 V/60 Hz |
| Controlevereiste | Direct-online-line, softstarter, VFD of intelligente besturing |
| Materiaalvereiste | SS304, SS316 of project-specifiek materiaal |
Beschikbare aanpassingsopties
Afhankelijk van het project kan maatwerk bestaan uit:
SS304 of SS316 bevochtigde componenten
Project-specifieke motorspanning en -frequentie
Aangepaste kabellengte
Geleiding-railinstallatiesysteem
Wand-gemonteerde installatiestructuur
Afmetingen van buisaansluiting door-muur
Verstelbare propellerbladconfiguratie
Op maat gemaakte hijsbeugel en kabelopstelling
Schakelkast met VFD
Bewaking van de bedrijfsstatus op afstand
Bewaking van de water-temperatuur
Detectie van motorfouten en vroegtijdige waarschuwing
Intelligente, chip-gebaseerde snelheidsregeling
Op maat gemaakt naamplaatje, verpakking en documentatie
